不銹鋼過濾器
來源:未知??日期:2018-12-03

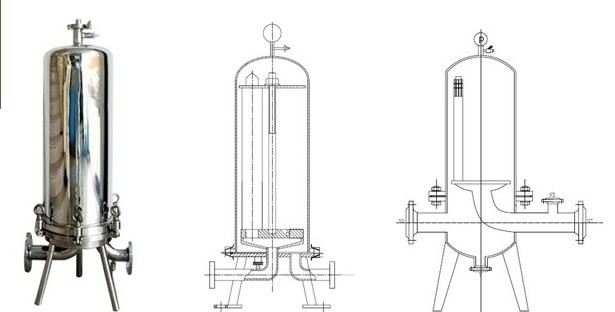

不銹鋼過濾器，由殼體、多元濾芯、反沖洗機構、和差壓控制器等部分組成后由不銹鋼過濾器殼體內的橫隔板將其內腔分為上、下兩腔，不銹鋼過濾器引進時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， ***后從出口送出。
工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制器喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到***小值，系統返回到初始過濾狀，系統正常運行。
不銹鋼過濾器工作原理
該過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產，由于行業的生產集中度低、高端產品相配套的研發能力低、不銹鋼過濾器行業制造技術水平低等現象仍然存在，進出口貿易逆差不斷擴大。來幾年將是不銹鋼過濾器行業的高速震蕩期，這種高速震蕩帶來的直接后果是導致品牌陣營中兩極分化的趨勢擴大。預計今后幾年真正能夠在市場上存活的企業絕對不有這么多。但不銹鋼過濾器行業的這種高速震蕩將帶來巨大的機會，震蕩的結果將會使市場運作更加理性。高端的國產化之路異常“坎坷”?；A(chǔ)件已經成為制約中國不銹鋼過濾器制造業向高端化發展的短板，十二五期間政府將繼續加大對不銹鋼過濾器高端裝備零部件的國產化力度。
不銹鋼過濾器設計特點
1、過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率和長久的使用壽命。
2、不銹鋼過濾器采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，過濾精度可達25微米。
3、不銹鋼過濾器通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
4、不銹鋼過濾器易損件少，無耗材，運行維護費用低，操作管理簡單。
5、不銹鋼過濾器運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。
6、不銹鋼過濾器在反沖洗過程中，各個(組)濾網依次進行反沖洗操作;確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。
7、不銹鋼過濾器采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。
8、不銹鋼過濾器結構設計緊湊合理，占地面積小，安裝移動靈活方便。
不銹鋼過濾器的優點：
1、穩定的過濾效果;
2、深層過濾，杰出的攔污能力;
3、操作簡單，維護方便;
4、系統運行成本低，性能可靠，壽命可長達10年以上。
不銹鋼疊片式采用不銹鋼材質經過長時間防止生銹;設備主要應用行業為：化工、電力、鋼鐵、機械制造、食品飲料加工、塑料、造紙、采礦、冶金、紡織、石化、環境、高爾夫球場、汽車、自來水前道過濾。
技術參數
濾網孔徑：50-1000μm
沖洗時間：反沖洗單循環過程23秒左右
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服務條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
不銹鋼過濾器的清洗有兩種控制方式：自動控制和手動控制。
不銹鋼過濾器自動控制：自動控制有定時和壓差兩個方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定;同時控制系統實時將系統壓差與用戶設定的壓差相比較，
當系統壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。
手動控制：將操作面板上的手動/自動選擇開關撥到手動位置，過濾器進行排污。
我公司以低廉的價格，現場制作大型不銹鋼過濾器，并自帶制作不銹鋼過濾器的提升設備、焊接設備，以及各種技術人員，我公司對生產制作的產品質量負責，工人的安全負責，客戶的滿意度負責。如果客戶需要非標產品，我公司也是可以按照用戶的需求來生產符合用戶需要的不銹鋼過濾器的，如果您對福民化工設備不了解，可以蒞臨我公司進行考察。
